Зажим шарнирный толкающе-тянущего типа с синей ручкой AMF № 6841E
,
С небольшим угловым основанием. Для зажима нажимом и вытягиванием.
(Одинаковая работа штока и рычага).
Длинная направляющая штока с крепежной резьбой и гайкой. Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые для размеров 2 и 3 работают в закаленных втулках. Детали рычага и шток из закаленной стали. Подшипники предварительно смазаны. Рычаг можно установить под любым углом относительно основания. Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами.
В комплекте с закаленным, оцинкованным зажимным винтом № 6880.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
557692 |
0 |
0,8 |
0,8 |
M 4x20 |
65 |
|
557693 |
1 |
1,0 |
1,0 |
M 4x20 |
125 |
|
557694 |
2 |
2,0 |
2,0 |
M 6x25 |
245 |
|
557695 |
3 |
2,5 |
2,5 |
M 8x35 |
445 |
|
557696 |
5 |
4,5 |
4,5 |
M12x50 |
880 |
|
557697 |
5-M27 |
4,5 |
4,5 |
M12x50 |
900 |

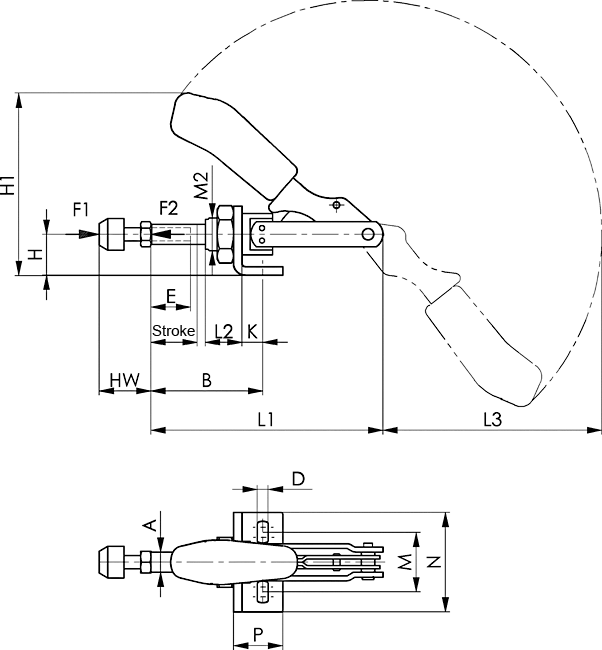

Таблица размеров:
|
Номер заказа |
Размер |
A |
B min. |
B max. |
D |
E |
H |
H1 |
Stroke |
HW min. |
HW max. |
K |
L1 |
L2 |
L3 |
M |
M2 |
N |
P |
|
557692 |
0 |
6,5 |
17,0 |
33,0 |
4,5 |
13 |
12 |
49,3 |
16 |
12 |
20 |
6,5 |
66,5 |
10 |
54,0 |
16,0 |
M10x1,0 |
25 |
16 |
|
557693 |
1 |
8,0 |
24,5 |
44,5 |
4,5 |
20 |
15 |
60,5 |
20 |
12 |
20 |
7,0 |
91,0 |
16 |
74,0 |
16,0-19,5 |
M12x1,5 |
30 |
20 |
|
557694 |
2 |
10,0 |
32,5 |
58,5 |
5,6 |
20 |
20 |
85,5 |
26 |
17 |
25 |
12,5 |
114,0 |
19 |
105,0 |
31,8-36,0 |
M16x1,5 |
50 |
34 |
|
557695 |
3 |
12,0 |
37,0 |
69,0 |
6,5 |
30 |
25 |
108,0 |
32 |
22 |
35 |
13,0 |
140,0 |
22 |
127,5 |
29,5-42,5 |
M20x1,5 |
60 |
30 |
|
557696 |
5 |
16,0 |
41,5 |
81,5 |
8,5 |
50 |
30 |
129,5 |
40 |
30 |
50 |
15,5 |
171,5 |
25 |
158,0 |
29,0-46,0 |
M24x1,5 |
65 |
35 |
|
557697 |
5-M27 |
16,0 |
41,5 |
81,5 |
8,5 |
50 |
30 |
129,5 |
40 |
30 |
50 |
15,5 |
171,5 |
25 |
158,0 |
29,0-46,0 |
M27x2,0 |
65 |
35 |
