Зажим шарнирный толкающе-тянущего типа с синей ручкой AMF № 6840E
Без углового основания. Для зажима нажатием и нажатием.
(Одинаковая работа штока и рычага).
Длинная направляющая штока с крепежной резьбой и гайкой. Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые для размеров 2 и 3 работают в закаленных втулках. Детали рычага и шток из закаленной стали. Подшипники предварительно смазаны. Зажим с нажимом и нажатием с резьбовой передней частью для прямого монтажа в вертикальных металлических пластинах или в приспособлениях. Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами.
В комплекте с закаленным, оцинкованным зажимным винтом № 6880.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
557699 |
0 |
0,8 |
0,8 |
M 4x20 |
60 |
|
557700 |
1 |
1,0 |
1,0 |
M 4x20 |
100 |
|
557701 |
2 |
2,0 |
2,0 |
M 6x25 |
245 |
|
557702 |
3 |
2,5 |
2,5 |
M 8x35 |
330 |
|
557703 |
5 |
4,5 |
4,5 |
M12x50 |
700 |
|
557704 |
5-M27 |
4,5 |
4,5 |
M12x50 |
720 |
|

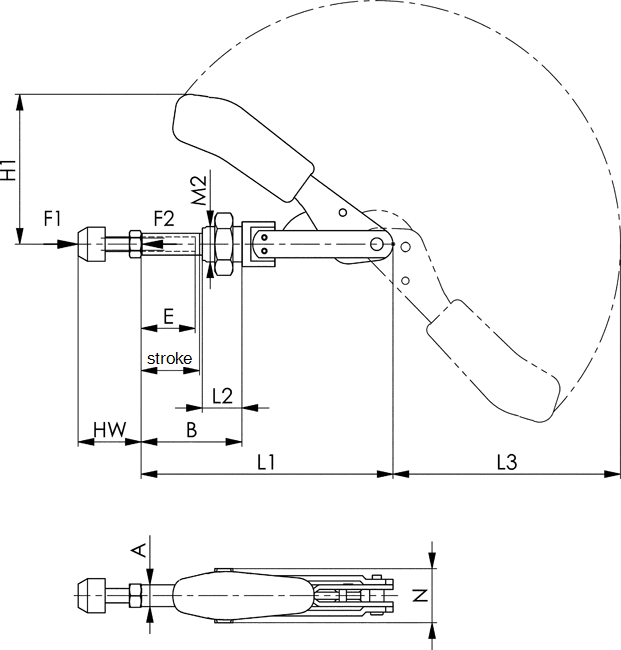

Номер заказа |
Размер |
A |
B min. |
B max. |
E |
H1 |
Stroke |
HW min. |
HW max. |
L1 |
L2 |
L3 |
M2 |
N |
|
557699 |
0 |
6,5 |
10,5 |
26,5 |
13 |
37,0 |
16 |
12 |
20 |
66,5 |
10 |
54 |
M10x1,0 |
17 |
|
557700 |
1 |
8,0 |
17,5 |
37,5 |
20 |
45,5 |
20 |
12 |
20 |
91,0 |
16 |
74 |
M12x1,5 |
19 |
|
557701 |
2 |
10,0 |
20,0 |
46,0 |
20 |
66,0 |
26 |
17 |
25 |
114,0 |
19 |
105 |
M16x1,5 |
24 |
|
557702 |
3 |
12,0 |
24,0 |
56,0 |
30 |
82,5 |
32 |
22 |
35 |
140,0 |
22 |
127 |
M20x1,5 |
30 |
|
557703 |
5 |
16,0 |
26,5 |
66,5 |
50 |
99,0 |
40 |
30 |
50 |
171,5 |
25 |
158 |
M24x1,5 |
36 |
|
557704 |
5-M27 |
16,0 |
26,5 |
66,5 |
50 |
99,0 |
40 |
30 |
50 |
171,5 |
25 |
158 |
M27x2,0 |
41 |
