Сверхпрочный зажим толкающе-тянущего типа с черной ручкой AMF № 6842T
Для нажимного и тянущего зажима.(Одинаковая работа штока и рычага).
Прочная версия с длинной направляющей штока. Основание (корпус) из ковкого чугуна, лакированное. Детали рычага и толкающий шток из закаленной стали, оцинкованные и пассивированные. Заклепки из нержавеющей стали, которые для размера 3 движутся в закаленных подшипниковых втулках. Положения подшипников смазаны.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами.
В комплекте с закаленным, оцинкованным зажимным винтом № 6880.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
558054 |
5 |
10 |
10 |
M12x50 |
1115 |
|
558055 |
7 |
25 |
25 |
M12x50 |
2840 |

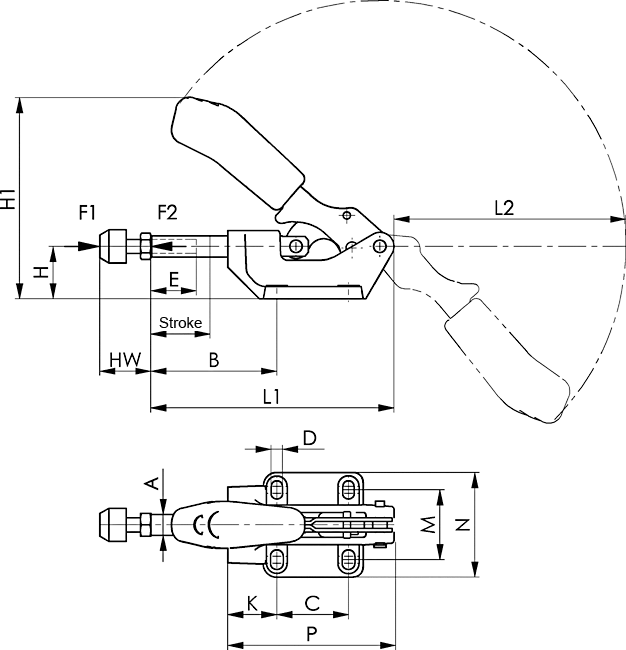

Таблица размеров:
|
Номер заказа |
Размер |
A |
B min. |
B max. |
C |
D |
E |
H |
H1 |
Stroke |
HW min. |
HW max. |
K |
L1 |
L2 |
M |
N |
P |
|
558054 |
5 |
16 |
58 |
98 |
41 |
8,5 |
50 |
38 |
137,5 |
40 |
30 |
50 |
45 |
174 |
156 |
41-50 |
71 |
121 |
|
558055 |
7 |
22 |
59 |
105 |
70 |
11,0 |
50 |
55 |
179,0 |
50 |
30 |
50 |
45 |
218 |
192 |
57-65 |
93 |
158 |
