Горизонтальный шарнирный зажим с автоматической регулировкой высоты зажима AMF № 6872
С открытым зажимным рычагом и вертикальным основанием.
Шарнирно-рычажный зажим с функцией непрерывного противовеса для заготовок с различной высотой зажима.
Оцинкованный и пассивированный. Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами. Фиксатор для зажимного винта на конце зажимного рычага.
В комплекте с оцинкованным зажимным винтом.
|
Номер заказа |
Размер |
F1 |
Автоматическая |
Максимальная |
Зажимной |
Вес |
|
554883 |
20 |
2 |
20 |
35 |
M6 x 49 |
272 |
|
554884 |
50 |
3 |
35 |
40 |
M8 x 50 |
544 |
|

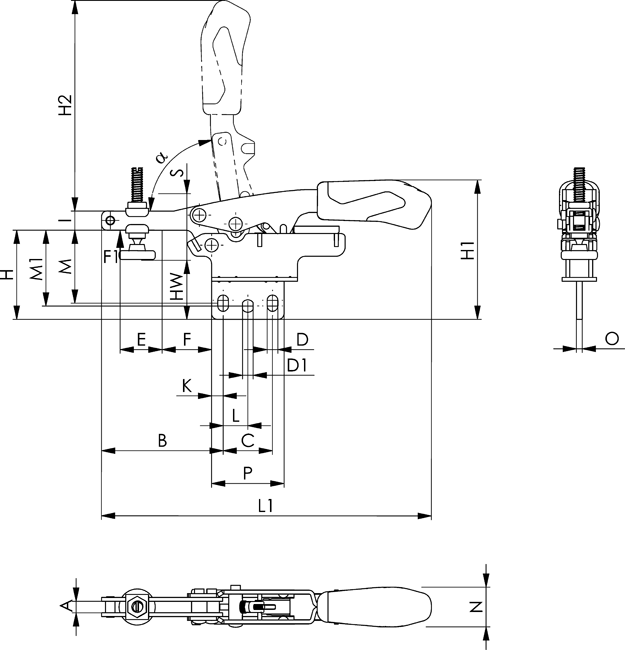

Номер заказа |
Размер |
A |
B |
C |
D |
D1 |
E |
F |
H |
H1 |
H2 |
HW min. |
HW max. |
I |
K |
L |
L1 |
M |
M1 |
N |
O |
P |
α |
|
554883 |
20 |
6,0 |
64,0 |
25,9 |
5,6 |
5,6 |
22 |
26 |
47 |
73 |
113 |
13,5 |
31 |
10 |
6,0 |
13 |
173 |
37 - 40 |
39,8 |
21 |
3 |
38 |
82 ° |
|
554884 |
50 |
8,2 |
106,5 |
38,0 |
6,5 |
6,5 |
35 |
50 |
59 |
94,5 |
158 |
28,0 |
38 |
13 |
8,5 |
19 |
243 |
45 - 49 |
49,0 |
27 |
4 |
55 |
82 ° |
